Inhalt

Mincon-Generierung (Airlineberechnung)
Bearbeitung von Versorgungsnetzstrukturen
Kurzschlussanzeige
Bauteilsuche
Netzhighlight simultan in Schaltplan und Layout (Cross-Probing)
Übertragung des Gruppenselektionsstatus
Bauteile nach Schaltplan platzieren
Übertragung von Schaltplansymbolgruppen auf Layoutbauteilmengen
Lagenspezifische Mindestabstände für DRC und Flächenautomatik
Optionale Unterdrückung nicht benutzter Innenlagenpads in der CAM-Ausgabe
Überprüfung der Abschirmung kritischer HF-Netze durch Masseflächen mit Mindestüberlappung
Mindestabstandsprüfung zwischen Netzgruppen
Definition des Layoutlagenaufbaus, z.B. für Impedanzberechnungen
Dialog zur Steuerung des Netzgruppen-DRCs
Layoutgruppen-Autoplacement nach Schaltplan-Anordnung
Markierung des aktuell platzierten Symbols

Mincon-Generierung (Airlineberechnung)

Wartezeit
in BAE Professional

BAE Professional: Mincon
sofortige Response
in BAE HighEnd

BAE HighEnd: Mincon

Bearbeitung von Versorgungsnetzstrukturen

Versorgungsfläche löschen
in BAE Professional

BAE Professional: Bearbeiten von Versorgungsnetzstrukturen
Versorgungsfläche löschen
in BAE HighEnd

BAE HighEnd: Bearbeiten von Versorgungsnetzstrukturen

Kurzschlussanzeige

Anzeige aller Kurzschluss-Netzelemente
in BAE Professional

BAE Professional: Kurzschlussanzeige
selektive Anzeige des Kurzschlusspfads
in BAE HighEnd

BAE HighEnd: Selektive Kurzschlussanzeige

Bauteilsuche

Selektion Layoutbauteil...

BAE HighEnd: Selektion Layoutbauteil
...und Zoom Fenster auf SCM-Symbol

BAE HighEnd: Zoom Fenster auf SCM-Symbol

Netzhighlight simultan in Schaltplan und Layout (Cross-Probing)

BAE HighEnd: Cross-Probing - Netzhighlight simultan in Schaltplan und Layout BAE HighEnd: Cross-Probing - Netzhighlight simultan in Schaltplan und Layout

Übertragung des Gruppenselektionsstatus

selektierter Schaltplansymbole...

BAE HighEnd: Gruppenselektierte SCM-Symbole
...auf die zugehörigen Layoutbauteile

BAE HighEnd: Selektion Layoutbauteile

Bauteile nach Schaltplan platzieren

Selektion Schaltplansymbol und...

BAE HighEnd: Selektion SCM-Symbol
...Platzieren des zugehörigen Layoutbauteils

BAE HighEnd: Layoutbauteilplatzierung

Übertragung von Schaltplansymbolgruppen auf Layoutbauteilmengen

gruppenselektierte Schaltplansymbole...

BAE HighEnd: Gruppenslektierte SCM-Symbole
z.B. mit Autoplacement im Layout platzieren

BAE HighEnd: Automatische Bauteilmengenplatzierung

Lagenspezifische Mindestabstände für DRC und Flächenautomatik

BAE HighEnd: Lagenspezifische Mindestabstände

Optionale Unterdrückung nicht benutzter Innenlagenpads in der CAM-Ausgabe

BAE HighEnd: CAM-Ausgabe von Innenlagen

Überprüfung der Abschirmung kritischer HF-Netze durch Masseflächen mit Mindestüberlappung

BAE HighEnd: Abschirmung kritischer HF-Netze

Mindestabstandsprüfung zwischen Netzgruppen

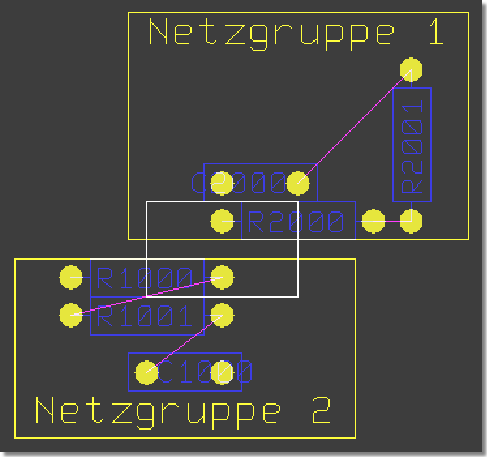

BAE HighEnd Version 5.4: Design Rule Check - Mindestabstandsprüfung zwischen Netzgruppen

Definition des Layoutlagenaufbaus, z.B. für Impedanzberechnungen

BAE HighEnd Version 6.2: Layouteditor Dialog - Lagenaufbau

Dialog zur Steuerung des Netzgruppen-DRCs

BAE HighEnd Version 6.6: Layouteditor - Dialog zur Steuerung des Netzgruppen-DRCs

Layoutgruppen-Autoplacement nach Schaltplan-Anordnung

BAE HighEnd Version 7.6: Layouteditor - Layoutgruppen-Autoplacement nach Schaltplan-Anordnung

Markierung des aktuell platzierten Symbols

BAE HighEnd Version 7.8: Markierung des aktuell platzierten Symbols
