Bartels :: Bartels AutoEngineer :: BAE Produktinfo :: BAE V7.4 Highlights

Bartels AutoEngineer®

Bartels AutoEngineer®
Version 7.4
Highlights

PDF-Version (204 KB; aktualisiert 31. October 2009)

Dieses Dokument enthält einen Überblick über einige der neuen Funktionen in Bartels AutoEngineer Version 7.4.

Inhalt

Optionale Menübaumanzeige
Toolbar Rasteranzeige und Rasterauswahl
Verbesserte Bilddarstellung beim Editieren von Polygonen
Koordinatenbemassung
Symbolbrowser mit Loglib-Definitionsanzeige
Differential Pairs
Abstandsanzeige bei DRC-Fehlern
Postscriptausgabe mit fester Größe einer Bohrhilfskörnung
WRL-Ausgabe von Kupferstrukturen mit transparenter Leiterkarte

Optionale Menübaumanzeige

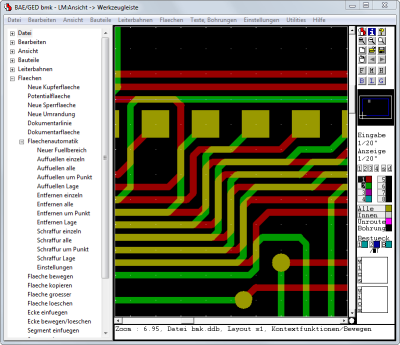

Linksseitige Menübaumanzeige

BAE Version 7.4: Layouteditor: Linksseitige Menübaumanzeige

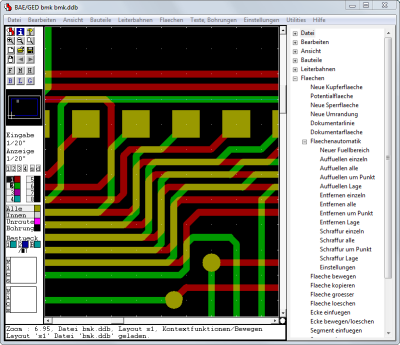

Rechtsseitige Menübaumanzeige

BAE Version 7.4: Layouteditor: Rechtsseitige Menübaumanzeige

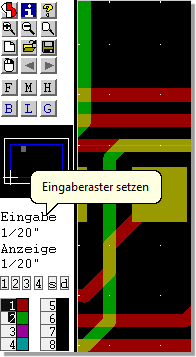

Toolbar Rasteranzeige und Rasterauswahl

BAE Version 7.4: Layouteditor: Toolbar Rasteranzeige und Rasterauswahl

Verbesserte Bilddarstellung beim Editieren von Polygonen

BAE Version 7.4: Layouteditor: Polygonbearbeitung
  1. Winkelrichtungsmarker
  2. Durchgezogene Darstellung für das beim Setzen des Eckpunktes abgelegte Segment
  3. Gestrichelte Darestellung für das nach dem Setzen des Eckpunktes weiterbearbeitete Segment

Koordinatenbemassung

X- und Y-Koordinate getrennt

BAE Version 7.4: Layouteditor: Koordinatenbemassung - X- und Y-Koordinate getrennt
X/Y-Koordinatenpaar

BAE Version 7.4: Layouteditor: Koordinatenbemassung X/Y-Koordinatenpaar

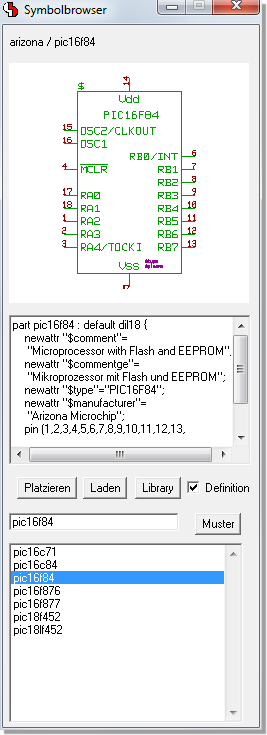

Symbolbrowser mit Loglib-Definitionsanzeige

BAE Version 7.4: Schaltplaneditor: Symbolbrowser mit Loglib-Definitionsanzeige

Differential Pairs

Markierung im Schaltplan

BAE Version 7.4: Schaltplaneditor: Markierung im Schaltplan
Paarpartnerschraffurhighlight und Parallelbahnanzeige im Layout

BAE Version 7.4: Layouteditor: Paarpartnerschraffurhighlight und Parallelbahnanzeige

Abstandsanzeige bei DRC-Fehlern

DRC-Fehlermarker
mit Abstandsanzeige

BAE Version 7.4: Layouteditor: DRC-Fehlermarker mit Fehlerabstandsanzeige

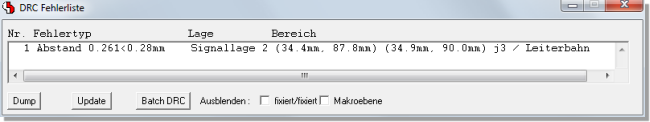

DRC-Fehlerreport
mit Abstandsanzeige

BAE Version 7.4: Layout Editor: DRC-Fehlerreport mit Fehlerabstandsanzeige

Postscriptausgabe mit fester Größe einer Bohrhilfskörnung

BAE Version 7.4: CAM-Prozessor: Postscriptausgabe mit fester Größe einer Bohrhilfskörnung

WRL-Ausgabe von Kupferstrukturen mit transparenter Leiterkarte

BAE Version 7.4: Layout / CAM: WRL-Ausgabe von Kupferstrukturen mit transparenter Leiterkarte

Siehe auch
